AMD A8 Accelerated Processor


Die AMD A8 APU mit Codenamen Trinity setzt auf die zweite Generation Bulldozer-Architektur mit Piledriver x86 Rechenkernen. Die Piledriver-Architektur besteht aus einer Modulbauweise. Ein Modul beinhaltet eine FPU (Floating Point Unit) also Fließkommaeinheit sowie zwei Integer-Kerne. Beide Kerne greifen gemeinsam auf die FPU zu und teilen sich diesen KO-Prozessor. Ebenso ein L2-Cache muss von beiden x86 Rechenkernen gemeinsam verwendet werden. Theoretisch lassen sich die Module beliebig oft auf einem Prozessor-DIE angeordnen. Gegenüber der ersten Bulldozer-Generation wurde die Sprungvorhersage gesteigert, die die Instruktions-Pipeline wesentlich besser auslastet. Zuletzt werden die Befehle F16C (Floating Point 16-Bit Convert) sowie FMA3 (Fused Multiply-Add) unterstützt. FMA3 wird auch von Intels zukünftigen Produkten zum Einsatz kommen. Gegenüber der Llano APU steigt die x86-Leistung pro Takt um 26 - 29 Prozent. Zur Architekturerneuerung werden zugleich ein paar neue Befehle von AMD implementiert. Dabei ist nun FMA3, AVX, AES, CLMUL, XOP und CVT16.

Die Grafikeinheit setzt auf die VILW4-Architektur, die schon bei der Desktop-Grafikkartenserie Radeon HD 6900-Serie zum Einsatz kommt. Bedingt durch die fortschrittliche Architektur, steigt im Vergleich zur Vorgänger-APU die Grafikleistung enorm an, welches die APU im Gesamtpaket wesentlich besser darstellt.

Die Trinity-APU unterstützt erstmals Clock-Gating. Ein Mechanismus, um einzelne Schaltkreise der APU völlig vom Strom zu trennen, die für den momentanen Rechenprozess nicht benötigt werden. Die Leistungsressourcen können so auf besser auf die entsprechenden anderen Teile der APU verlagert werden. Der Turbo-Modus verhält sich im Vergleich zur Vorgänger APU wesentlich aggressiver.

In Kürze wird ein Nachfolger mit Richland APU erwartet, der durch einen verbesserten Fertigungsprozess mit spürbar höherer Leistung glänzt.

Technische Daten

Codename: Richland , Trinity
Socket: Socket FM2
Multi-Core-CPU: Quad-Core
CPU-Core Richland A1, Trinity A1
Protokoll: UMI 2.0,
FSB-Takt: 100 MHz
Standard-Takt: 2100 - 3900 MHz
Turbo-Takt: 3100 - 4200 MHz
L1-Cache Instr.: 4 x 64 kB
L1-Cache Daten: 4 x 16 kB
L2-Cache: 2 x 2048 kB
L3-Cache: -
Transistoren: 1303 Mio.
Core-Fläche: 246 mm²
Fertigung: 32 nm
Leistungsaufnahme: 65 - 100 Watt
Speicherbandbreite: 128 Bit Dual-Channel,
Speichercontroller: DDR SD-RAM
DDR3-1866
Befehlssätze: MMX, SSE1 - 4.2, AMD64, Cool'n'Quiet, NX-Bit, AMD-V, Turbo-Core 3.0, AVX, AES, CLMUL, XOP, FMA3, FMA4, F16C
Grafikeinheit: Devastator (VLIW4)
Radeon HD 7560D
Radeon HD 8550D
Radeon HD 8570D
GPU-Basistakt: 720 - 844 MHz
GPU-Turbotakt: 720 - 844 MHz

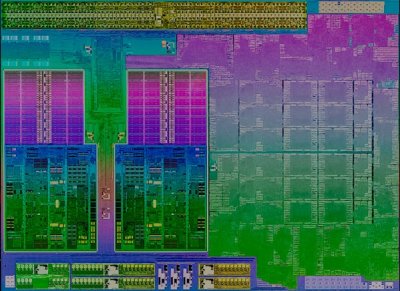

Trinity APU Die-Shot

Trinity APU Die-Shot

AMD A8-5500 Prozessor

AMD A8-5500 Prozessor

AMD A8 Accelerated Processoren

APU-Modell: L2-Cache: x86-Takt/Turbo: iGPU: SPs/ROPs/TMUs: Technologie: TDP: Release: Info:
A8-6600K 2 x 2048 kByte 3900 / 4200 MHz Radeon HD 8570D 256 / 8 / 16 32 nm 100 Watt 04.06.2013 Zoom-in Icon
A8-6500T 2 x 2048 kByte 2100 / 3100 MHz Radeon HD 8550D 256 / 8 / 16 32 nm 65 Watt 18.09.2013 Zoom-in Icon
A8-6500 2 x 2048 kByte 3500 / 4100 MHz Radeon HD 8570D 256 / 8 / 16 32 nm 65 Watt 04.06.2013 Zoom-in Icon
A8-5600K 2 x 2048 kByte 3600 / 3900 MHz Radeon HD 7560D 256 / 8 / 16 32 nm 100 Watt 02.10.2012 Zoom-in Icon
A8-5500B 2 x 2048 kByte 3200 / 3700 MHz Radeon HD 7560D 256 / 8 / 16 32 nm 65 Watt 02.10.2012 Zoom-in Icon
A8-5500 2 x 2048 kByte 3200 / 3700 MHz Radeon HD 7560D 256 / 8 / 16 32 nm 65 Watt 02.10.2012 Zoom-in Icon
