AMD 7th Gen A6 Accelerated Processor


Neben den Bristol-Ridge APUS für Notebooks und Desktop-PCs brachte AMD im Jahre 2016 auch die Stoney-Ridge APUs auf den Markt. AMD setzt wie bei Bristol-Ridge auch bei der Stoney-Ridge auf die letzte Ausbaustufe der Modulbauweise mit dem Namen Excavator.
Ein Modul teilt sich eine FPU (Floating Point Unit) also Fließkommaeinheit und besitzt zwei Integer-Kerne. Die Integer-Recheneinheiten besitzen einen 32 kByte kleinen L1-Datencache und teilen sich einen 96 kByte großen L1-Instruction-Cache. Ebenso ein 1 MByte großer L2-Cache muss von beiden x86 Rechenkernen gemeinsam verwendet werden. Die x86-Rechenkerne von Bulldozer sowie Piledriver mussten sich in der Modulbauweise die Decode-Einheit teilen. Wie bei der Kaveri-Architektur geht AMD auch beim Excavator einen Schritt zurück zum klassischen CPU-Design und gibt jedem x86 Rechenkern eine einzelne Decode-Einheit. Beide Decode-Einheiten des Modules füttern parallel auch den Floating Point Scheduler. Dieses bewirkt, dass Single-Threaded Anwendungen wesentlich performanter auf dem System auszuführen sind. Durch weitere kleine Änderungen amd CPU-Design konnte man eine Mehrleistung gegenüber der Kaveri-Architektur von bis zu 20% erreichen.

Als interne Grafik arbeit ein Radeon R5- bzw. auch R4-Grafikchip der GCN 1.2-Generation mit samt 4 ROPs sowie 192 Unified Shader. Die Architekur konnte der integrierte Grafikchip vomr AMD Tonga-Grafikchip erben. Im Gegensatz zum Tonga-Grafikchip unterstützt die iGPU von Stoney-Ridge auch den Unified Video-Decoder 6.0. Durch den neuen Socket FP4 kann AMD den DDR4-Speichercontroller einsetzen. Das kommt besonders bei den Accelerated Prozessoren der iGPU zu Gute.

Technische Daten

Codename: Stoney-Ridge
Socket: Socket FP4
Multi-Core-CPU: Dual-Core
CPU-Core Stoney Ridge
Protokoll: PCIe 3.0 x4,
FSB-Takt: 100 MHz
Standard-Takt: 2400 - 2500 MHz
Turbo-Takt: 2800 - 2900 MHz
L1-Cache Instr.: 2 x 96 kB
L1-Cache Daten: 2 x 32 kB
L2-Cache: 1 x 1024 kB
L3-Cache: -
Transistoren: 1200 Mio.
Core-Fläche: 125 mm²
Fertigung: 28 nm
Leistungsaufnahme: 15 Watt
Speicherbandbreite: 64 Bit Single-Channel,
Speichercontroller: DDR SD-RAM
DDR4-2133
Befehlssätze: MMX, SSE1 - 4.2...4a, AMD64, NX-Bit, AMD-V, AVX, AES, F16C, BMI, FMA3, FMA4, TBM, XOP, EVP, TurboCore 3.0, PowerNow!
Grafikeinheit: GCN 1.2
Radeon R4 (Stoney Ridge)
Radeon R5 (Stoney Ridge)
GPU-Basistakt: 600 - 655 MHz
GPU-Turbotakt: 0 MHz

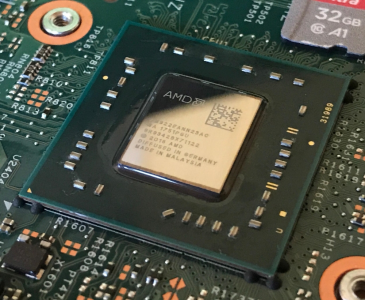

AMD Stoney Ridge Prozessor

AMD Stoney Ridge Prozessor





AMD 7th Gen A6 Accelerated Processoren

APU-Modell: L2-Cache: L3-Cache: x86-Takt/Turbo: iGPU: SPs/ROPs/TMUs: Technologie: TDP: Release: Info:
A6-9220 1 x 1024 kByte 0 MByte 2500 / 2900 MHz Radeon R5 (Stoney Ridge) 192 / 4 / 12 28 nm 15 Watt Q2 2017 Zoom-in Icon
A6-9210 1 x 1024 kByte 0 MByte 2400 / 2800 MHz Radeon R4 (Stoney Ridge) 192 / 4 / 12 28 nm 15 Watt 31.05.2016 Zoom-in Icon
